Lernfeld 3#
EK Themen?#
Windows Befehle#
- ipconfig /all
Hilfsprogramm zum anzeigen von MAC- & IP-Adresse etc.
- tracer
Dient dem Nachverfolgen eines IP-Paketes zu einem bestimmten Ziel. Ermittelt Zwischenknoten und liefert Informationen zur benötigten Laufzeit.
- ping
Prüft Erreichbarkeit eines Servers anhand der IP-Adresse.
Begriffe#
- MAC-Adresse
Besteht aus 48 Bits
- IPv4-Adresse
Besteht aus 4 Oktetten, wovon jedes einen Dezimalwert von 0 - 255 darstellen kann.
- DHCP-Server
Dient der dynamischen IP-Adressierung
kann statische IP-Adressen reservieren
übergibt wichtige Netzwerkparameter
- USV (Unterbrechungsfreie Stromversorgung)
schützt vor Netzausfall
schützt vor Spannungseinbrüchen
schützt vor Spannungsspitzen
- PoE
Power over Ethernet
über Injectors kann der Strom eingespeist werden.
- Hot Swap
Festplatten können während des Betriebs störungsfrei gewechselt werden.
Verkabelung#
- Primärverkabelung [1]
Verkabelung zwischen zwei oder mehreren Gebäuden, auch Geländerverkabelung genannt.
- Sekundärverkabelung
Verkabelung von Stockwerken innerhalb eines Gebäudes (Vertikalverkabelung).
- Tertiärverkabelung
Verkabelung innerhalb einer Etage (Etagenverkabelung).
- Twisted Pair (Kupferkabel)
Einsatz zwischen Etagenverteiler und den Datenanschlussdosen
Maximal 90 Meter laut Verkabelungsstandards
Subnetting Tabelle#
CIDR Notation |
/25 |
/26 |
/27 |
/28 |
/29 |
/30 |
|---|---|---|---|---|---|---|
Benutzbare Adressen |
126 |
62 |
30 |
14 |
6 |
2 |
OSI Modell#
Schicht |
Name |
Protokoll |
Gerät |
|---|---|---|---|
Anwendungs… |
|||
Darstellungs… |
|||
Sitzungs… |
|||
Transport… |
TCP,UDP |
||
Vermittlungs… |
IP, IPsec, ARP |
Router |
|
Sicherungsschicht |
|||
Bitübertragungs… |
Routing#

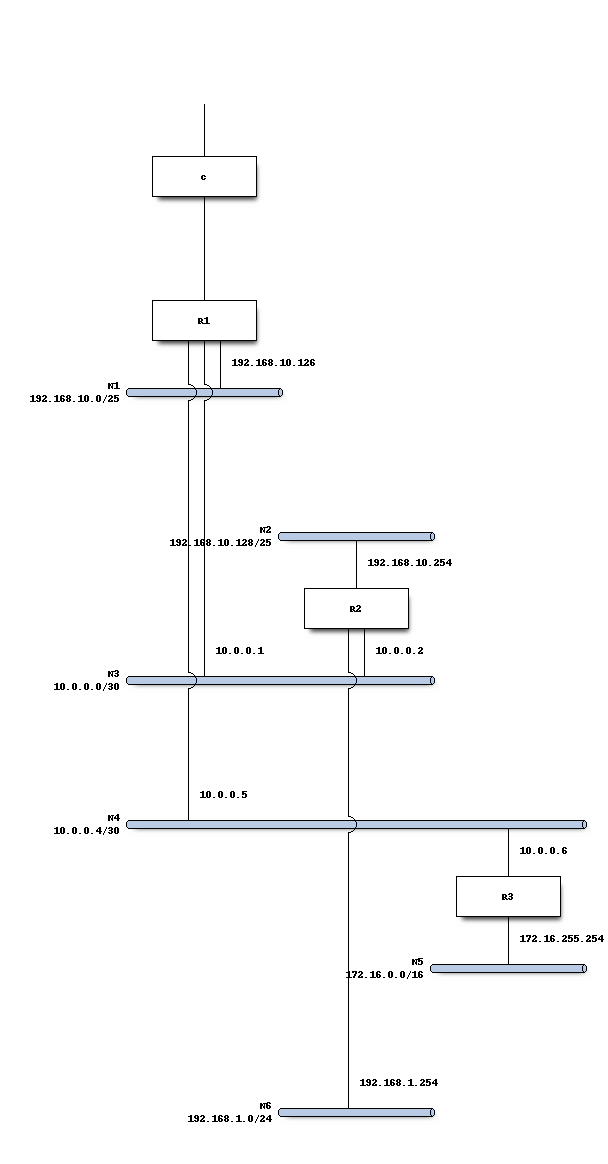

Aufgabe 7.3.23#
R1
Ziel |
SNM |
Gateway |
Schnittstelle |
Metrik |
|
|---|---|---|---|---|---|
N1 |
192.168.10.0 |
255.255.255.128 |
— |
192.168.10.126 |
0 |
N2 |
192.168.10.128 |
255.255.255.128 |
10.0.0.2 |
10.0.0.1 |
1 |
N3 |
10.0.0.0 |
255.255.255.252 |
— |
10.0.0.1 |
0 |
N4 |
10.0.0.4 |
255.255.255.252 |
— |
10.0.0.5 |
0 |
N5 |
172.16.0.0 |
255.255.0.0 |
10.0.0.6 |
10.0.0.5 |
1 |
N6 |
192.168.1.0 |
255.255.255.0 |
10.0.0.2 |
192.168.10.254 |
1 |
R2
Ziel |
SNM |
Gateway |
Schnittstelle |
Metrik |
|
|---|---|---|---|---|---|
N1 |
192.168.10.0 |
255.255.255.128 |
10.0.0.1 |
10.0.0.2 |
1 |
N2 |
192.168.10.128 |
255.255.255.128 |
— |
192.168.10.254 |
0 |
N3 |
10.0.0.0 |
255.255.255.252 |
— |
10.0.0.2 |
0 |
N4 |
10.0.0.4 |
255.255.255.252 |
10.0.0.1 |
10.0.0.2 |
1 |
N5 |
172.16.0.0 |
255.255.0.0 |
10.0.0.1 |
10.0.0.2 |
2 |
N6 |
192.168.1.0 |
255.255.255.0 |
— |
192.168.1.254 |
0 |
R3
Ziel |
SNM |
Gateway |
Schnittstelle |
Metrik |
|
|---|---|---|---|---|---|
N1 |
192.168.10.0 |
255.255.255.128 |
10.0.0.5 |
10.0.0.6 |
1 |
N2 |
192.168.10.128 |
255.255.255.128 |
10.0.0.5 |
10.0.0.6 |
2 |
N3 |
10.0.0.0 |
255.255.255.252 |
10.0.0.5 |
10.0.0.6 |
1 |
N4 |
10.0.0.4 |
255.255.255.252 |
— |
10.0.0.6 |
0 |
N5 |
172.16.0.0 |
255.255.0.0 |
— |
172.16.255.254 |
0 |
N6 |
192.168.1.0 |
255.255.255.0 |
10.0.0.5 |
10.0.0.6 |
2 |
